振動篩的分類以及篩分技術解析

振動篩使松散物料通過一層或數層篩面，按篩孔大小分成不同粒度級別產品的過程。在篩分過程中物料通過篩面按粒度分層和分離；小于篩孔的顆粒通過篩孔成為篩下產品；大于篩孔的顆粒留在篩面上成為篩上產品。影響篩分效率的主要因素有：物料性質（包括粒度、粘度和形狀等）、設備結構和操作條件等。篩分廣泛用于礦業、建筑、冶金、化工、水泥等工業部門。

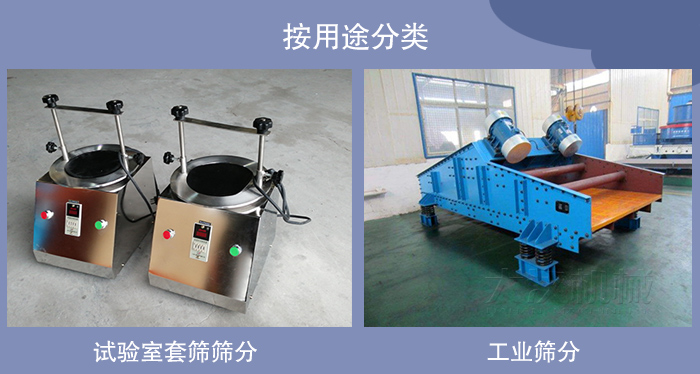

按用途分為篩分分析用的試驗室套篩篩分和工業篩分。

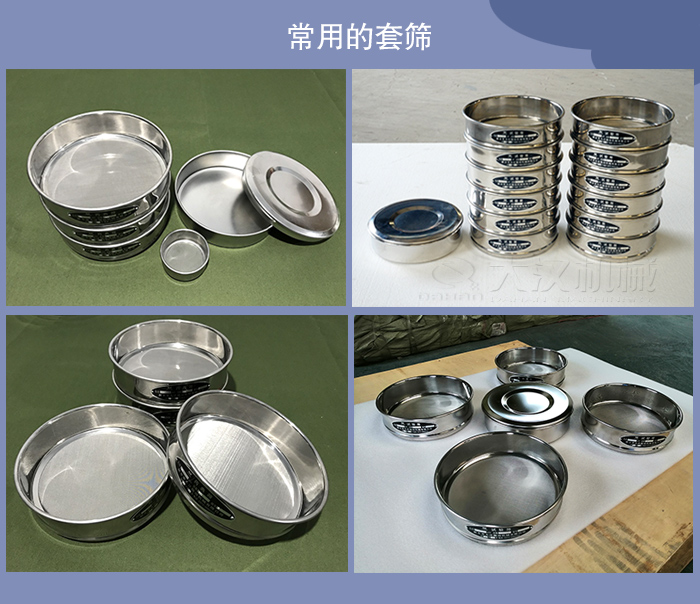

試驗室套篩篩分 套篩篩孔的尺寸從大到小依次排列的序列稱篩序。相鄰兩篩面篩孔尺寸之比稱篩比。



目前，國際上常用的套篩篩制有：泰勒標準篩制、德國篩制和國際篩制。泰勒(Tyler)標準篩制是以篩面上1英寸(25.4mm)長度所有的正方形篩孔數目(網目mesh)來標稱的;以篩孔為0.074mm的篩網(稱200目)為基準篩,以為篩比；套篩的篩孔尺寸范圍由0.038～7.925mm。國際篩制是以0.075mm篩孔為基準篩,以1.259為基本篩比。

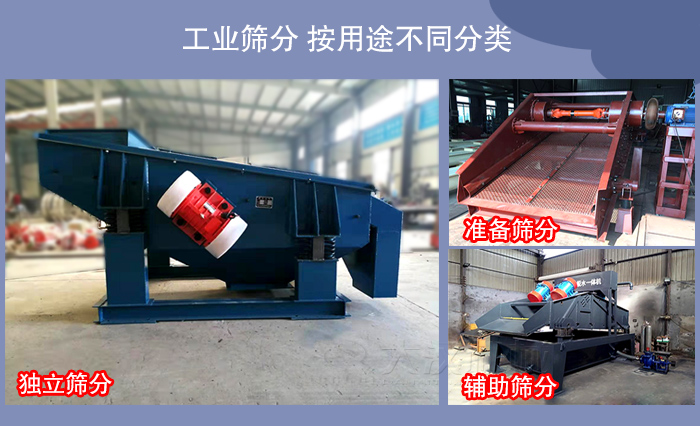

工業篩分 按用途不同分：



①獨立篩分。產品直接供給用戶，如供冶煉用的富鐵礦、供燃料或化肥造氣用的煙煤或無煙煤塊煤，和建筑用的砂石等的篩分。



②準備篩分。將入選前的物料篩分為若干粒度級別，以提高揀選和重選等的分選效率。



③輔助篩分。常用于碎礦前篩出合格粒度的產品，稱預先篩分；或用于控制破碎產品粒度，稱檢查篩分。工業篩分有時也用于礦石和煤的脫水、洗礦和在重介質選礦中脫除介質。

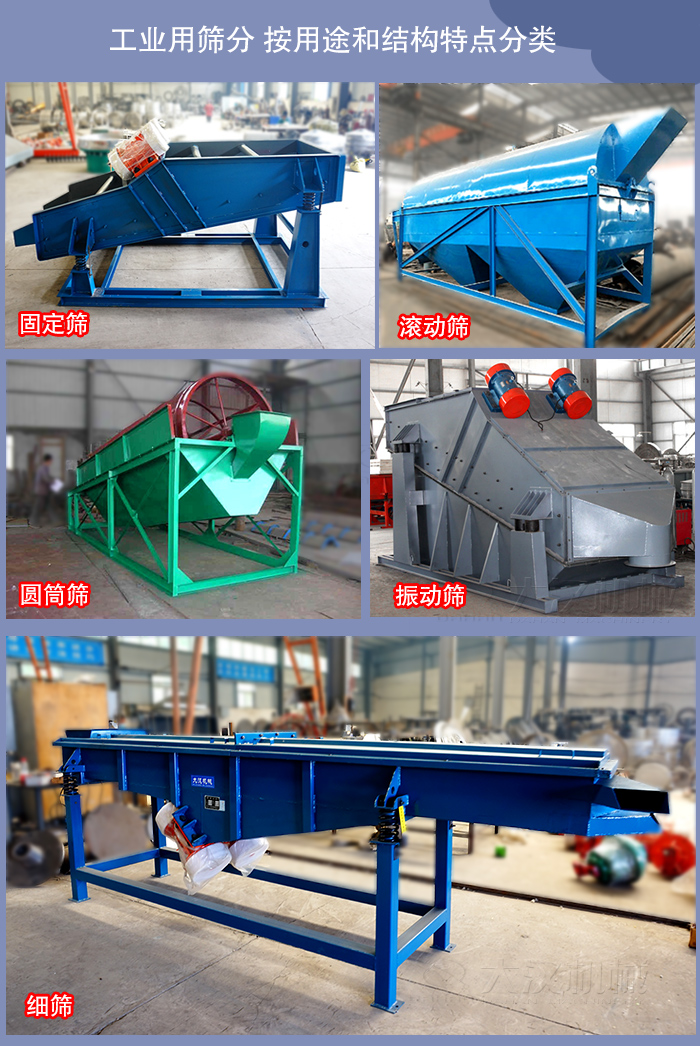

工業用篩分機 按用途和結構特點大致可分為：



①固定篩。常稱條篩或格篩。篩面為條狀或格狀，篩孔一般不小于50mm。常用于礦石和煤炭粗碎前的預先篩分。



②滾動篩。常用于篩分 50～500mm煤和焦炭。



③圓筒篩。常用于選礦廠的洗礦脫泥，有時也用于中、細粒物料的干式或濕式篩分。



④振動篩。在選礦廠或選煤廠應用廣，處理物料粒度范圍為3～200mm，篩分效率一般可達90％。按作業原理、結構和用途的不同，又可分為篩分中、粗粒物料、煤或洗礦用的重型振動篩，篩分中、細粒物料或煤的自定中心振動篩（圖1）以及用于中、細粒礦石或煤的篩分、脫水和脫介質的直線振動篩（圖2）和共振篩等。



⑤細篩。是60年代發展起來的細粒物料篩分設備。機械擊振的細篩結構簡單,篩子作45°～65°固定安置,篩面由不銹耐蝕鋼條或尼龍篩篦構成,篩框背面有擊打裝置,礦漿切向給入篩面上，正交于橫向孔隙(寬0.1～0.5mm)下流。



目前，細篩主要用于篩分磁選精礦，將粗粒的脈石及連生體篩出（有時再磨再選），可提高終精礦品位。此外，還正在研究發展用于和磨礦機構成閉路作業的高頻細篩。



70年代以來研制成功的新型概率篩和等厚篩，具有處理大和占地面積小等優點，已在選礦廠和選煤廠推廣使用。
